一本色道av久久精品+丨久久自己只精产国品丨中文字幕人妻伦伦精品丨东北男男gαy猛男一区二区丨69亚洲国产精品成人

本篇文章的目的，是為用戶在石材保養(yǎng)處理方面提供系統(tǒng)的有權(quán)威性的建議和方法。這些內(nèi)容都是石大夫?qū)＜壹皬V大營業(yè)員實(shí)踐經(jīng)驗(yàn)的總結(jié)，相信它一定會(huì)對(duì)用戶有很大幫助。
當(dāng)然，任一領(lǐng)域的權(quán)威都是相對(duì)的，真知灼見說到底來源于實(shí)踐。石材保養(yǎng)技術(shù)仍然在不斷的發(fā)展，相信廣大用戶在經(jīng)常性的操作中也一定會(huì)有所發(fā)現(xiàn)和創(chuàng)新。讓我們共同努力，使其更加完善。

石材養(yǎng)護(hù)發(fā)展史
石材養(yǎng)護(hù)大致可以分為三個(gè)時(shí)代，石材打蠟、石材結(jié)晶、石材封釉。

石材打蠟處理
打蠟，是非常早的一項(xiàng)石材拋光技術(shù)。早在上個(gè)世紀(jì)80年代以前，打蠟已經(jīng)成為石材保養(yǎng)、拋光的主要方法。年代的久遠(yuǎn)，也證實(shí)了這項(xiàng)技術(shù)目前已經(jīng)落后和趨于過時(shí)，但在某些特殊情況下仍可采用。
缺點(diǎn)，第一：比如臘面吸灰；
第二：臘層封閉了大理石的毛孔，大理石內(nèi)部的濕氣不能透出，導(dǎo)致大理石易出現(xiàn)病變；
第三，臘層質(zhì)地較軟，容易受到磨損，不能真正達(dá)到保護(hù)大理石的要求。
今天重點(diǎn)是釉面處理，小編就不在此拖沓冗長。

石材晶面處理

石材晶面處理的原理是 石材晶面處理機(jī)在一定轉(zhuǎn)速，一定配重下，通過晶面處理機(jī)上的百潔布摩擦專業(yè)藥劑在石材表面產(chǎn)生一定熱度，然后達(dá)到一定溫度，使藥劑在石材表面結(jié)晶，而形成一層保護(hù)層。


晶面機(jī)及加重鐵



因?yàn)槭木嫣幚淼暮诵囊厥峭ㄟ^一定的溫度，一定的藥劑，讓石材表面形成一層致密的晶硬處理層，所以做石材晶面處理的機(jī)器必須有以下三個(gè)關(guān)鍵的要素。

一：溫度，石材結(jié)晶的合適溫度大概是在60度左右。
二：做晶面處理的時(shí)候，機(jī)器要達(dá)到一定的轉(zhuǎn)速，才能摩擦生熱到六十度，這個(gè)合適的轉(zhuǎn)速大概是在220轉(zhuǎn)左右。
三：合適的配重，目前市場上所銷售的大部分的晶面處理機(jī)，轉(zhuǎn)速大部分只能達(dá)到一百七十轉(zhuǎn)左右，所以只能通過增加配重而加強(qiáng)摩擦力，而達(dá)到適合的溫度。配重太重，不利于機(jī)器操作，配重太輕，不能達(dá)到理想的結(jié)晶效果。根據(jù)世界上頂級(jí)生產(chǎn)晶面處理機(jī)的廠家數(shù)據(jù)顯示，機(jī)器加配重為60KG左右最為合適。

石材釉面處理

石材釉面處理是在石材打磨結(jié)束，不做石材結(jié)晶或打蠟，而是用一種納米材料通過研磨機(jī)研磨，在石面形成一層釉面薄膜，此工藝是在繼石材打蠟拋光、石材晶面處理后最新研發(fā)的一項(xiàng)頂級(jí)石材表面美容工藝。不管是結(jié)晶立體感、晶面的清晰度，還是晶面硬度、石面持光時(shí)間，或是石面的透氣性、止滑性能，都是傳統(tǒng)的打蠟或晶面工藝無法比較的。
2、哪些石材需要釉面處理：
所有石材都可以進(jìn)行釉面處理，特別是花崗巖、微晶石、石英石、拋光磚效果特別明顯。
3、加工要點(diǎn)：
①、釉面處理前石面一定要干燥、干凈，無任何污染物。
②、釉面處理過程中必須少量、多次研磨，不可急躁，欲速則不達(dá)。
③、釉面處理過程中每次必須慢慢研磨，待納米材料在石面完全結(jié)晶為止。

石材的光度都是終飾面的平整度決定的，平整度沒有絕對(duì)的概念，只有相對(duì)平整，相對(duì)平整度越高，光度就高，反之越低。而終飾面的在顯微鏡下是這樣的。


封釉處理前大家都是這樣做的：通過弱酸（草酸）對(duì)凸起部分輕微腐蝕（稱酸蝕），同時(shí)進(jìn)行拋磨，提高相對(duì)平整度，（飾面上粉劑、漿劑、水劑都是這個(gè)原理。）米黃類石材的主要成分是碳酸鈣（CACO3）極其容易與酸發(fā)生反應(yīng)，所以容易出光?？墒洽倩◢弾r、微晶石、石英石、拋光磚等主要成分為硅酸鹽（SIXOY）、雅士白、爵士白、漢白玉等主要成分是硫酸鎂（MGSO4）與弱酸反應(yīng)不強(qiáng)，②白砂米黃、木化石、黑木紋、貴州木紋等毛細(xì)孔特別多而深，凹凸落差較大，③熱帶雨林、海浪花、萬象云天等大花石材材質(zhì)極不均勻，要想利用酸蝕原理進(jìn)行拋光是行不通的
石大夫封釉處理：
一、對(duì)于材質(zhì)均勻、但不易與酸反應(yīng)的石材，利用能快速結(jié)晶的特殊小分子材料對(duì)凹陷部位進(jìn)行物理填補(bǔ)，提高相對(duì)平整度。被坊間傳聞的“釉面處理”就是這個(gè)原理，填補(bǔ)了凹陷部分，提高了終飾面的相對(duì)平整度，就自然解決了光度問題。不管是花崗巖、微晶石、石英石、拋光磚還是雅士白、爵士白、漢白玉或者是白砂米黃、木化石、黑木紋、貴州木紋拋光問題迎刃而解了。


二、對(duì)于材質(zhì)極不均勻的熱帶雨林、海浪花、萬象云天等大花石材先通過鋼化加硬，確保強(qiáng)度均勻，再利用能快速結(jié)晶的特殊小分子材料對(duì)凹陷部位進(jìn)行物理填補(bǔ)，提高終飾面的相對(duì)平整度。坊間傳聞的玻化、鋼化都是這個(gè)原理。

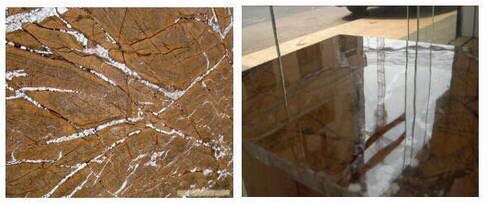

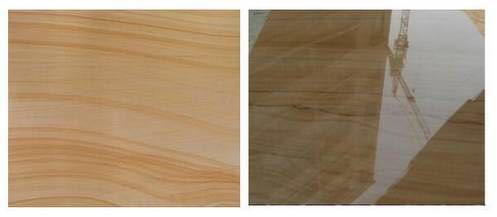

只要是石材都可以拋亮
